Нормальная электрокардиограмма

Длительность интервала Р - Q(R) колеблется от 0,12 до 0,20 сиу здорового человека зависит в основном от частоты сердечных сокращений: чем она выше, тем короче интервал P-QW

ЖЕЛУДОЧКОВЫЙ КОМПЛЕКС QRST

Желудочковый комплекс QRST отражает сложный процесс распространения (комплекс QRS) и угасания (сегмент RS - Т и зубец Т) возбуждения по миокарду желудочков. Если амплитуда зубцов комплекса QRS достаточно велика и превышает 5 мм, их обозначают заглавными буквами латинского алфавита Q, R, S, если мала (менее 5 мм) - строчными буквами q, r,s, как это показано на рисунке 20.

Зубцом R называют любой положительный зубец, входящий в состав комплекса QRS. Если имеется несколько таких положительных зубцов, их обозначают соответственно как R, R', R" и т. д. Отрицательный зубец комплекса QRS, непосредственно предшествующий зубцу R, обозначают буквой Q (q), а отрицательный зубец, следующий сразу за зубцом R, — буквой S (s).

Если на ЭКГ регистрируется только отрицательное отклонение, а зубец R отсутствует совсем, желудочковый комплекс обозначают QS. Варианты конфигурации комплекса QRS изображены на рисунке 20.

Генез отдельных зубцов комплекса QRS в различных отведениях можно объяснить существованием трех моментных векторов желудочковой деполяризации и различной их проекцией на оси электрокардиографических отведений.

Зубец Q

В большинстве кардиографических отведений зубец Q обусловлен начальным моментным вектором деполяризации межжелудочковой перегородки - вектором 0,02 с.

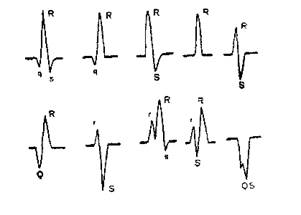

Рисунок 20. Наиболее часто встречающиеся варианты формы комплекса QRS

Во фронтальной плоскости начальный моментный вектор ориентирован слева нaправо и несколько вверх. Он проецируется обычно на отрицательные части осей отведений I, II, III, aVL и aVF. Как правило, величина этой проекции небольшая, соответственно зубцы Q в отведениях от конечностей имеют малую амплитуду.

Следует помнить, чти при любых положениях сердца в грудной клетке величина зубцов Q у здорового человека не должна превышать 1/4 амплитуды зубца R в этом же отведении, а его продолжительность - 0,03 с.

Исключение составляет отведение aVR в котором регистрируются глубокие и широкие зубцы Q, значительно превышающие амплитуду зубцов raVR или весь желудочковый комплекс имеет вид QS. Однако зубцы QaVR обусловлены не начальным, а вторым (средним) моментным вектором 0,04 с. В горизонтальной плоскости начальный моментный вектор (0.02 с) ориентирован слева направо и вперед, проецируясь при этом на положительные части осей грудных отведений V1 и V2 . Поэтому в этих отведениях регистрируются сравнительно небольшие положительные зубцы rv1 и rv2. Одновременно этот начальный моментный вектор проецируется на отрицательные части осей отведений V4-V6, где фиксируются небольшие зубцы q v4-V6 Их амплитуда также не превышает 1/4 высоты зубцов RV4-V6 , а длительность-0,03 с.

1. В норме зубец Q может быть зарегистрирован во всех стандартных и усиленных однополюсных отведениях от конечностей и в грудных отведениях V4-V6

2. Амплитуда нормального зубца Q во всех отведениях, кроме aVR., не превышает 1/4 высоты зубца R, а его продолжительность - 0, 03 с.

3. В отведении aVR у здорового человека может быть зафиксирован глубокий и широкий зубец Q или даже комплекс QS

Зубец R

Зубец R во всех отведениях, за исключением правых грудных отведений (V1 , V2) и отведения aVR, обусловлен проекцией на оси отведений второго (среднего) моментного вектора QRS, или условно вектора 0,04 с. Вектор 0,04 с отражает процесс дальнейшего распространения возбуждения по миокарду правого и левого желудочков. Но, поскольку левый желудочек является более мощным отделом сердца, вектор R ориентирован влево и вниз, т.е. в сторону левого желудочка. Во фронтальной плоскости вектор 0,04 с проецируется на положительные части осей отведений I, II, III, aVL и aVF и на отрицательную часть оси отведения aVR Поэтому во всех отведениях от конечностей, за исключением aVR., формируются высокие зубцы R, причем при нормальном анатомическом положении сердца в грудной клетке зубец R|| имеет максимальную амплитуду. В отведении aVR, как было сказано выше, всегда преобладает отрицательное отклонение—зубец S, Q или QS обусловленный проекцией вектора 0,04 с на отрицательную часть оси этого отведения.

При вертикальном положении сердца в грудной клетке зубец R становится максимальным в отведениях aVF и II, а при горизонтальном положении - в I стандартном отведении и несколько увеличивается в отведениях aVL.

В горизонтальной плоскости грудных отведений вектор 0,04 с обычно совпадает с направлением оси отведения V4. Поэтому зубец RV4, превышает по амплитуде зубцы R в остальных грудных отведениях. Таким образом, в левых грудных отведениях (V4 - V6) зубец R формируется в результате проекции главного моментного вектора 0,04 с на положительные части этих отведений.
